一、XHMCS1系列电动机一体化监控管理系统介绍

现代建筑所用的设备中应用了大量的电动机，如各类风机，包括排烟风机、加压送风风机、消防兼平时两用单
速风机、消防兼平时两用双速风机、平时用单速风机（进风机、排风机、新风机组、空调机组、平时兼事故两用单
速风机和射流风机连锁排风机等；各类水泵，包括消防水泵（消火栓泵和自动喷洒泵）、生活给水泵、热水循环泵、
排水泵及超高层建筑水泵（消火栓泵、自动喷洒泵和消防传输水泵）等。
传统电动机的控制方式包含了国家标准图集16D303-3中的133种方案。在实际应用过程中，长期存在着设计
繁琐，维护繁杂，生产繁碎等问题，而且在实际使用过程中，这些设备普遍还存在着安全性和可靠性、能耗高、占
用空间大、安装调试难度大、运行费用高、安装人工成本高、所需耗材多、受环境温度和湿度影响大等诸多问题。
XHMCS1系列电动机一体化监控管理系统融合智能化、模块化、多功能化为一体，充分应用信息电子、互联
网、自动化系统、机电一体化、数字化技术，通过采用分布式系统结构，由监控主机集中管理、多台专用控制器和
若干个电动机控制单元（最多100个）分散控制，在实现电动机的综合控制和管理的同时，可以较好地解决上述问
题。
XHMCS1电动机一体化监控管理系统既可独立运行，又可接受楼宇自动化系统、消防监控系统等其它系统的监
视和控制，可融合于整个建筑设备管理系统（BMS）的管理。
XHMCS1系列电动机一体化监控管理系统是对建筑电气的电动机控制和管理的一种革新，填补了国内行业的空
白，对我国提倡并大力发展的智能建筑、绿色建筑和互联网、物联网具有积极的推动作用

二、系统工作原理

XHMCS1系列电动机一体化监控管理系统是XHM2系列电动机控制与保护装置、CAN现场总线和远程集中监
控主机H500组成。适用于所有建筑领域关于电动机控制的风机及水泵使用的场合。
1、电动机控制与保护装置
本系统采用XHM2系列一体化的电动机控制与保护装置，对电动机进行控制和保护。由于本装置采用模块化结
构和二次电路电子集成化设计控制，可24小时实时不间断对电动机的状态进行监控，对电动机出现的异常状态或故
障动作特性发出报警信号并记录，并通过CAN总线把本地的状态信号实时反馈给监控主机，用户在控制室即可方便
对所有电动机进行实时状态的动态查询，特别是出现异常状态的电动机，不用去现场就能查询故障状态，方便用户
对电动机故障的排查和问题的解决。
2、监控主机
XHMCS1系列电动机一体化监控管理系统的H500监控主机是智能化的电动机监控系统主机。该监控主机集触
摸屏显示、通讯报警及联动控制输出于一体，通过CAN总线与电动机控制保护装置配套使用，能够有效地对各类电
动机进行集中系统管理，可靠保护电动机的用电安全。该监控系统广泛应用于高层建筑、医院、商场及大型各类综
合体场所等电动机使用的供电系统中。
监控主机H500优点：
1、10寸超大触摸屏，显示更全面。
2、屏和指示灯同步显示，显示更合理。
3、CAN通讯总线。
4、人性化的声光报警功能。
5、微型打印机，可随时打印记录并保存。
6、可联动监控1000台以上CPS控制与保护开关电动机。
7、可加装4G或5G无线通信模块，有电动机故障时，可实现24小时人机对话。
8、后备电源功能，断电后显示屏数据依旧可以工作24小时以上。

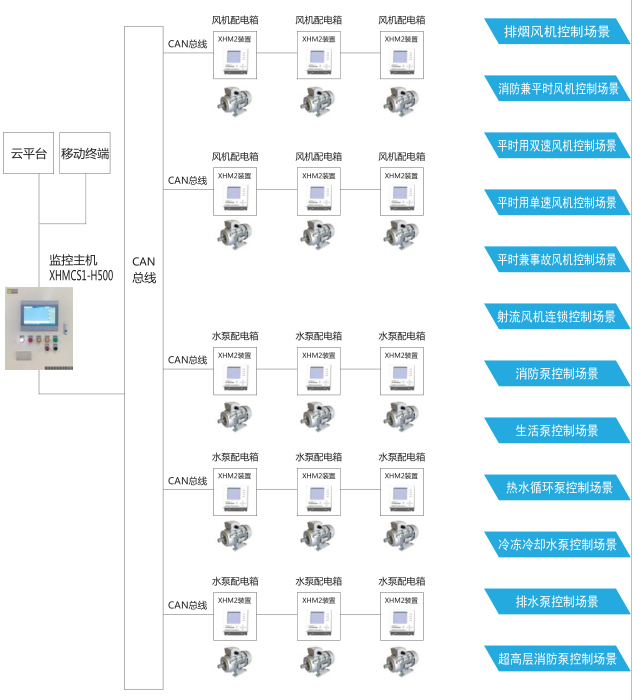

三、XHMCS1系列电动机一体化监控管理系统示意图
