一、XHSVG静止无功发生器

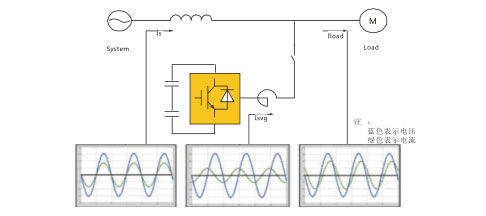

1、基本原理

  STATCOM-静止无功发生器(又称SVG)的基本原理是将自换相桥式电路通过电抗器直接并联在电网上，适当地
调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发出满足要求的无功电
流，实现动态无功补偿的目的。

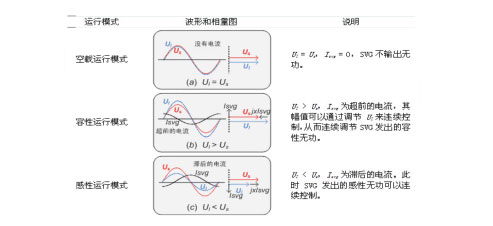

2、SVG的三种工作模式

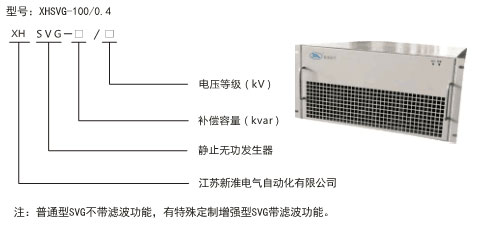

4、型号说明

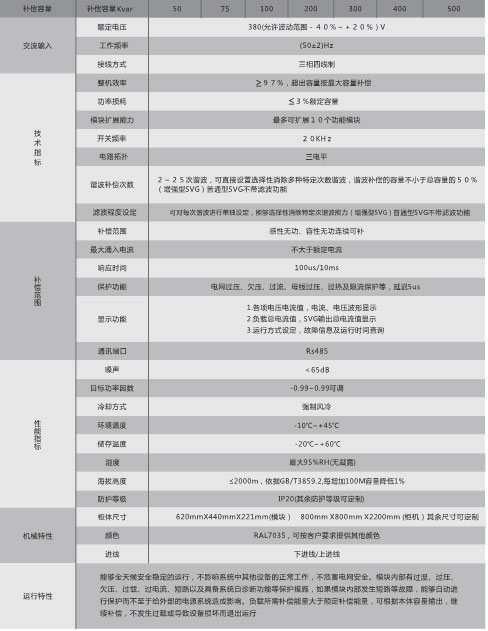

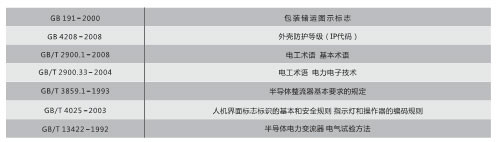

5、技术参数

二、柱上SVG

1、基本原理
江苏新淮电气自动化有限公司新面世的户外柱上SVG，响应国家电网提出的《开展低电压问题专项排
査治理工作》和《配网低电压治理技术原则通知》，可有效治理在配网改造升级中存在的三相不平衡、末端电
压低、双向补偿无功电流和谐波污染等关键问题；实时改善电压质量，抬升末端电压，提高配电质量，改善用
电环境；解决三相不平衡问题，大幅降低低压配电网线路和变压器损耗，延长变压器寿命；使无功达到就地平
衡，提高功率因数增大配电网输出容量；解决由非线性负载带来的谐波污染

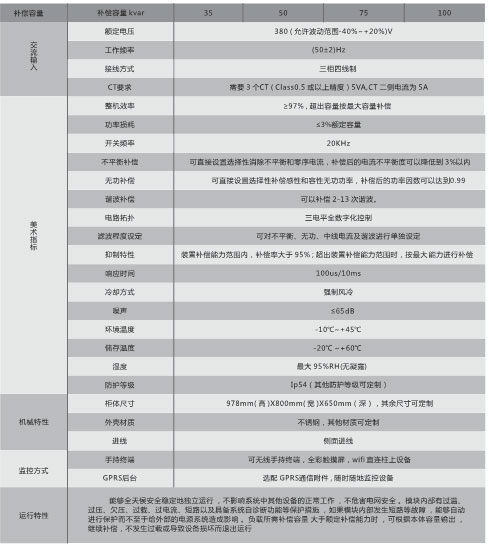

2、柱上SVG技术特点及外观图
1).补偿配网中存在的三相不平衡电流，电流不平衡度降低到3%以内。
2).降低配网中的中线电流。
3).补偿系统的容性或感性无功，提高功率因数至0.99。
4).治理系统中的谐波电流。
5).采用WIFI技术的近距离无线监控手持终端，方便地面监控设置。
6).可选配远程GPRS后台监控系统，手机/PC远程监控柱上设备。
7).具有电网相序自适应功能，相线连接可以任意顺序。

5、容量选择

负载类型和变压器容量                             负载类型和容量
   Q=K 1 ×S×[tan(cosΦ 1 )-tan(cosΦ 2 )]          P×[tan(cosΦ 1 )-tan(cosΦ 2 )]
式中   Q-无功容量                                式中    Q-无功容量
        K-变压器负载率，一般取0.7                         P-负载总容量
        S-变压器容量

     cosΦ 1 -补偿前功率因数                          cosΦ 1 -补偿前功率因数
     cosΦ 2 -补偿后功率因数                          cosΦ 2 -补偿后功率因数

6、SVG适用场合

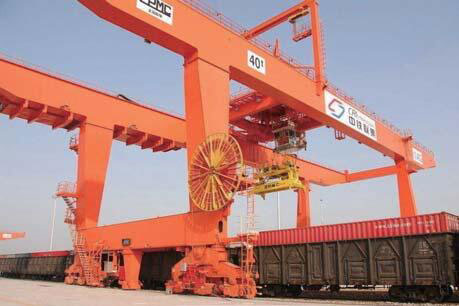

◆提升机、轧机等重工业场合

提升机、轧机属于典型的冲击性负荷，主要
存在于各矿业生产场合和冶金行业，对电网有如
下影响：
无功冲击大，造成电网电压波动，严重时干
扰其他设备运行，降低了生产效率；
功率因数低，每月需要交纳大量无功罚款；
装置产生谐波，危害电网安全。

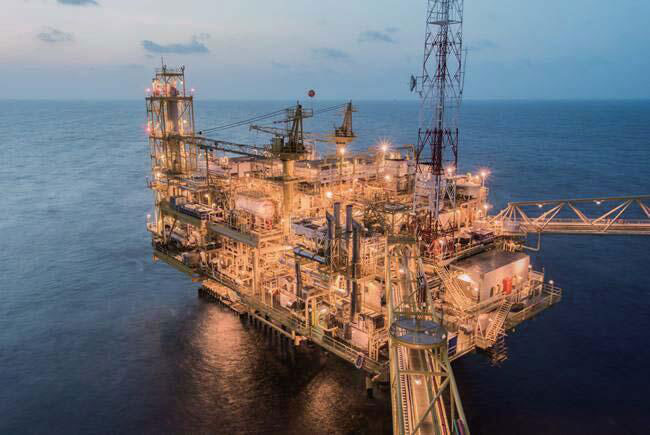

◆钻井供电系统

油气钻井平台供电系统主要负荷包括绞车、
转盘、泥浆泵等，由于钻井工况的特殊性，该系
统属于典型的冲击性负载。对电网影响如下：
无功冲击大，功率因数低；
电流谐波大；
电压波动严重，电压畸变率高，影响控制系
统、PLC、录井仪等设备供电。
