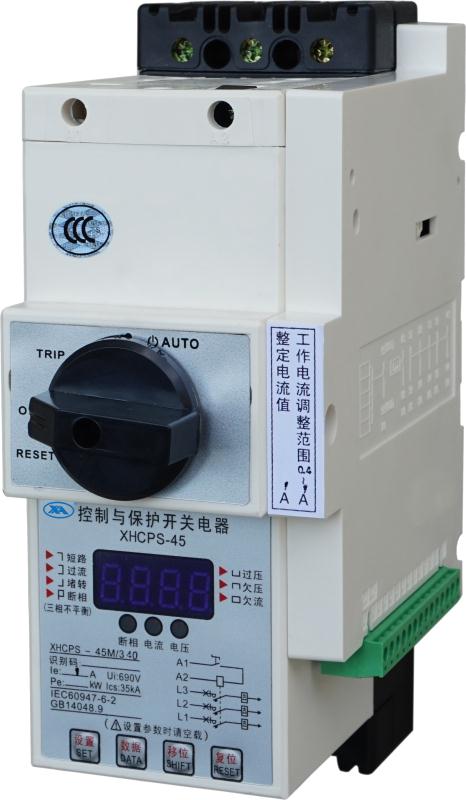

产品展示 >> XHCPS系列控制保护开关



1.功能与用途

XHCPS采用模块化的单一产品结构型式集成了断路器(熔断器)、接触器、过载(或过流)保护器 欠电压、缺相保护器、隔离器等电器元件的综合功能,并具有远距离自动控制和就地直接人工控制 功能,具有面板指示及机电信号报警功能,具有协调配合的时间-电流保护性(具有反限时、定时限、和瞬时三段保护特性)。根据需要选配功能模块或附件,即可实现对各类电机负载、配电负载的控制与保护。

2.适用领域

由于XHCPS具有控制与保护功能集成化,模块化结构,体积小,对环境污染的防护等级高,飞弧小、电弧寿命长、连续运行性和可靠性高,安装使用及维修操作方便等一系列优 点,特别适用于现代化建筑中的泵、风机、空调、消防、照明等电控系统。冶金、煤矿、钢 铁,石化、港口、船舶、铁路等领域的电动机控制和保护,电动机控制中心(MCC)尤其是 智能化电控系统或高分断能力的MCC(如果要求ICS达到80KA的配电控制系统),工厂或车间 的单电机控制与保护;以及远程控制照明系统中。

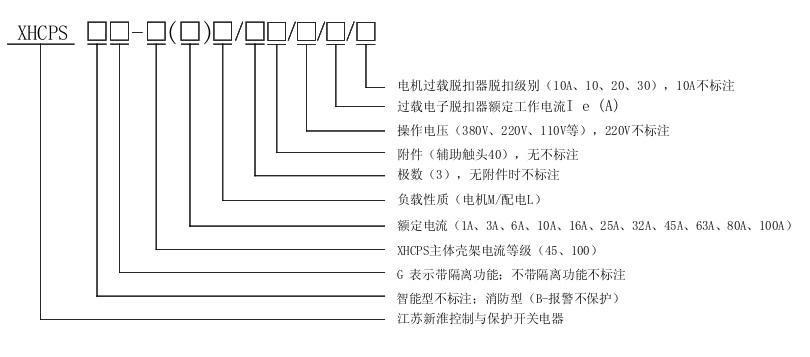

3.型号及意义

















注:

一﹑在正常情况下当额定电流在45A以下开关选用45A主体壳

架,45A~100A开关选用100 A主体壳架 ,45A以下也可选

用100A主体壳架。

二﹑开关基本配置=开关本体+ 电子过载脱扣器+短路报警触

头+过载报警触头(B型为消防报警触头)+辅助触头(二

常开一常闭)。

三﹑请根据实际负载容量(功率)确定(设计)或调整(使

用)整定电流Ie。

四﹑辅助触头40(一常开一常闭)。

五﹑过载电子脱扣器额定工作电流范围见基本技术参数表。

六、我公司第三代控制与保护开关为节能型。
