1、应用背景
随着电力电子技术的快速发展，非线性负荷的增加，配电网络中心的电压电流畸变率越来越严重，通常情况
下可在用户侧对大功率设备进行谐波治理。
实际情况是很多用电量小的设备，如：医院的精密仪器、实验室的测量仪器、化验室的仪器、控制系统的控
制电，电脑、PLC、DCS、传感器等,他们对电能质量要求极高,尤其是配电网络中的“高次谐波”，其中频率在
2KHZ以上的谐波，将会对设备的正常使用产生极大的干扰。
这种情况，在这些设备的输入侧安装XHHPF谐波保护器,可以有效的保护控制系统的电子设备,使其免受高次
谐波的危害。
2、产品性能
XHHPF谐波保护器可以有效的消除电网中的高频脉冲尖峰，高频（2kHZ以上频率)谐波对于用电设备的干扰,
滤除高频噪声,净化电源网络。本谐波保护器能吸收功率较高的数千瓦的浪涌信号。
谐波保护器的应用十分广泛，如电子仪器、仪表、精密仪器、计算机系统、PLC\DCS通讯设备、音视频输入
输出、交直流电源、电机、继电器噪声的抑制等各个领域。可以降低设备的故障率，提高设备寿命，并且减少谐
波对设备的危害。
3、技术优势
1). 应用频段宽：能够吸收2KHZ～10MHZ的各种高次谐波和噪声等干扰。
2). 体积小，易安装：结构设计合理,支持壁挂式和导轨安装，接线简单,安装方便。
3). 可靠性高：具备效率高，响应速度快，无矂声等特点，可极为有效地减少谐波危害。
4). 适用性广：适合各种精密负载。
5). 经济效益：装置本身功耗低，全面降低用电设备的故障率，具有吸高的经济效益。

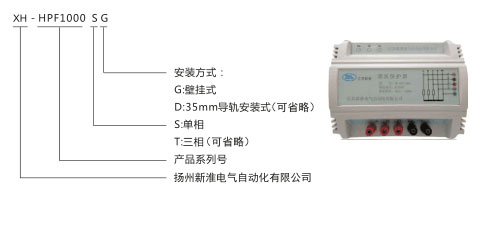

4、型号说明
