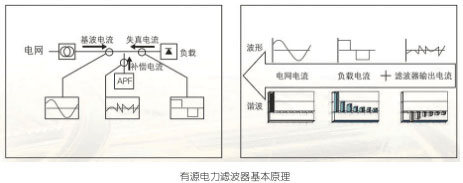

1、基本原理
有源电力滤波器以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用脉
宽调制信号（PWM)变换技术驱动IGBT模块。向电网输入与负载谐波电流相位相反、大小相等的电流，两种谐波电
流正好相互抵消，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。

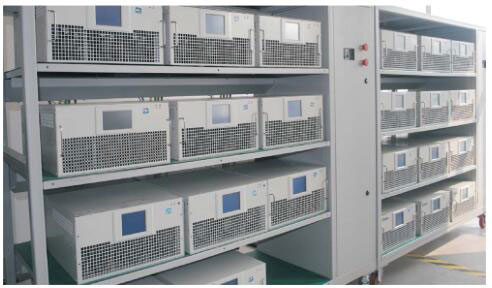

2、XHM APF模块化有源滤波器技术特点
◆强大的控制核心：采用两枚美国Texas Instruments公司的32位浮点数字信号处理器(DSP)与一枚美国
ALTERA公司的CYCLONEIII系列现场可编程逻辑门阵列(FPGA),构成了强大的三核控制系统，内嵌智能TTA谐波检测
算法，谐波计算次数可高达50次，运行频率高达150M,保障谐波分离计算的高速与准确！
◆高速采样系统：内嵌三枚美国Texas Instruments公司的双端输入高速12位数模转换芯片(AD), 高达±10V
模拟量输入、1.25us采样周期，强大的信号采样能力是装置精确、稳定、可靠运行的保障！
◆功率核心：原装进口 EasyPAC-IGBT模块，采用第四代IGBT技术，三电平拓扑结构，具有更低的电感设计
和更低的开关损耗，开关频率可达30KHz,体积更加小巧，功率密度成倍增加，是模块化APF得以实现的硬件
基石！
◆完善的温度控制：实时监测三相功率器件的温度，当温度超过设定阈值1时自动降容输出，当温度超过设
定阈值2时，发出过温警报，自动关闭停止补偿。
◆强大的控制算法：江苏新淮电能模块化APF采用全数字控制，谐波电流检测算法采用高效的基于时域变
换的谐波检测算法(TTA算法),快速精确分离每一次谐波电流瞬时值，补偿响应时间大大提高，真正做到10ms全响
应。电流控制部分采用目前先进的谐振调节器(PR)电流控制算法，使开关频率能够工作在高达人耳静音频率
(20KHz)的同时仍然能够保证电流跟踪的实时性和精确性。◆良好的人机交互体验：江苏新淮电能模块化APF采用5寸LCD液晶显示触摸屏，系统电压、电流、 THD,PF等
电能质量参数一目了然、且支持在线更改运行参数、丰富的保护监控系统、良好适应了不同的运行现场。
◆可靠的风冷系统：采用直流风机品牌，连续运行故障率极低，且具备强劲的故障检测功 能和智
能风量控制，适应苛刻的工作环境，为模块化APF装置的散热保驾护航！
3、模块化型号说明

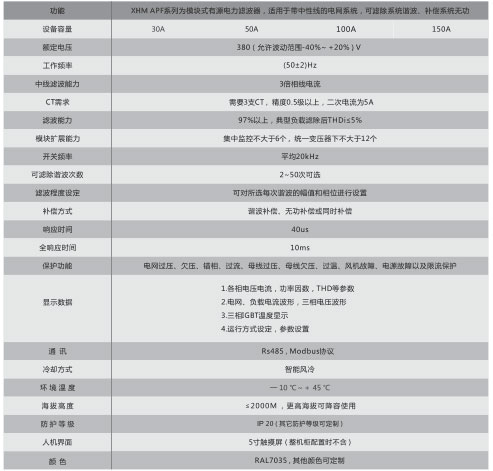

4、模块化APF技术参数表
5、整柜技术特点
多模块并机组成柜式有源电力滤波器，配置超大10寸集中监控全彩触摸屏，配备485和以太网接口。
先进的并机控制算法，不同容量的模块可并机运行，各并机模块根据本体容量加权平均分担出力。
多模块柜内并联运行时，具有智能启动和休眠功能，根据负载率大小及设定时间长短，自动唤醒或休眠模块
单元，当模块仅有部分投入运行时，系统根据设定的时间参数，控制模块定期的轮换投入、轮换休眠。确保了每
个模块都工作在极佳的工作状态、提高整个设备的使用寿命和温度特性。
方便快捷的远程监控操作功能：江苏新淮电气APF整柜可选配远程通讯功能，使整台装置能够通过手机远方
操作、修改运行参数、査询工作状态等，当APF柜有故障时可自动向管理员手机发送故障信息，方便设备的维护
与管理，只要APF柜所处位置具有手机信号，无论管理员身在何处皆可对APF柜进行监测维护与控制。
整套APF柜不但具有谐波滤除功能，还具有谐波检测，谐波电流、电压数据、频谱图査询及显示功能。
能够全天候安全稳定地独立运行，不影响系统中其他设备的正常工作，不危害电网安全。谐波率大于补偿能
力时，可根据本体容量输出，继续滤波，不发生过载或导致设备损坏而退出运行。

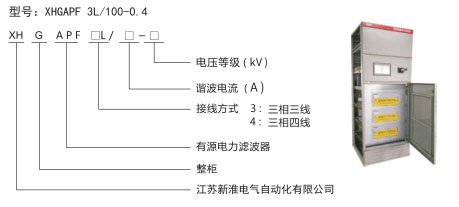

6、整柜型号说明

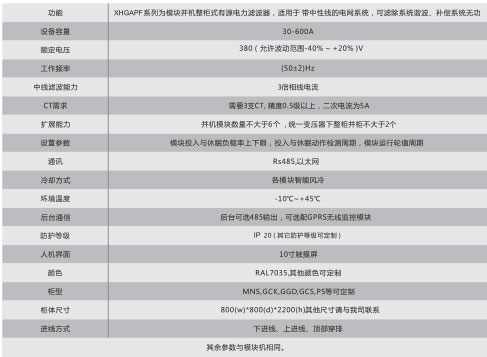

7、整柜技术参数

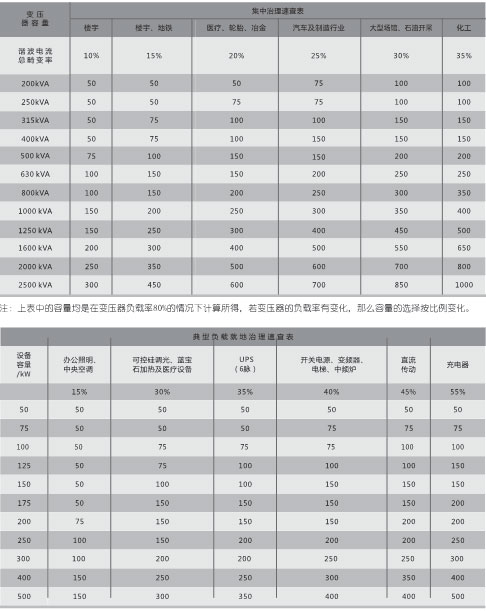

8、选型指南

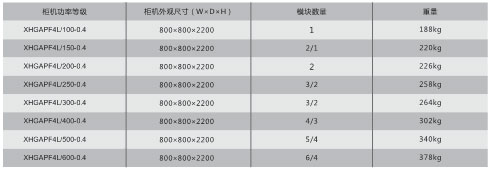

9、模块化选型尺寸

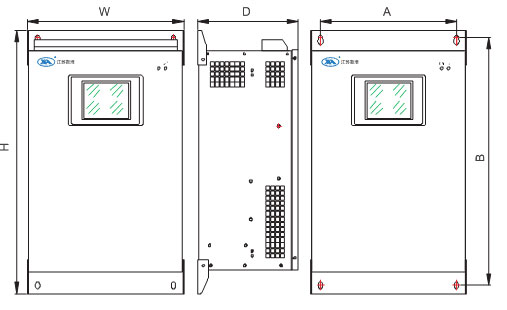

1）.壁挂式模块外观尺寸及安装尺寸
2）.抽屉式模块外观尺寸及安装方式

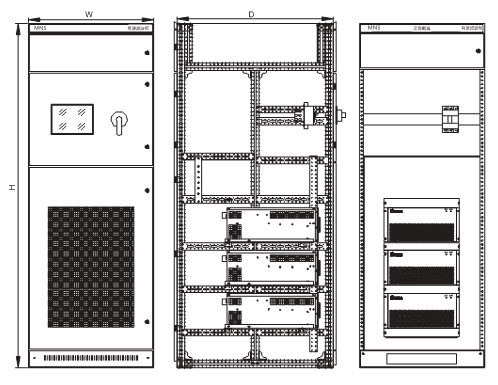

3）.整柜抽屉式外观尺寸及安装方式
|
